全球消費電子終端需求增長以及物聯網的興起，為面板產業及DDI芯片市場帶來持續的成長動能。隨著應用終端在面板超高清、高流暢度、高色彩飽和度等方面的多元化消費需求與日俱增。顯示驅動芯片作為顯示面板的主要控制元件之一，LCD Driver芯片也在往超高集成度、穩定性等方向發展。高分辨的屏顯驅動IC集成度越來越高，相應地，這類IC測試也面臨著更高挑戰。

為了滿足 LCD Driver 芯片不斷提出的測試需求，加速科技推出了一款大型LCD Driver 測試機——Flex10K-L。該測試系統采用先進的設計架構，具有領先的測試性能和量產測試能力，可以有效地降低高分辨率屏顯驅動芯片的測試成本。

硬件資源

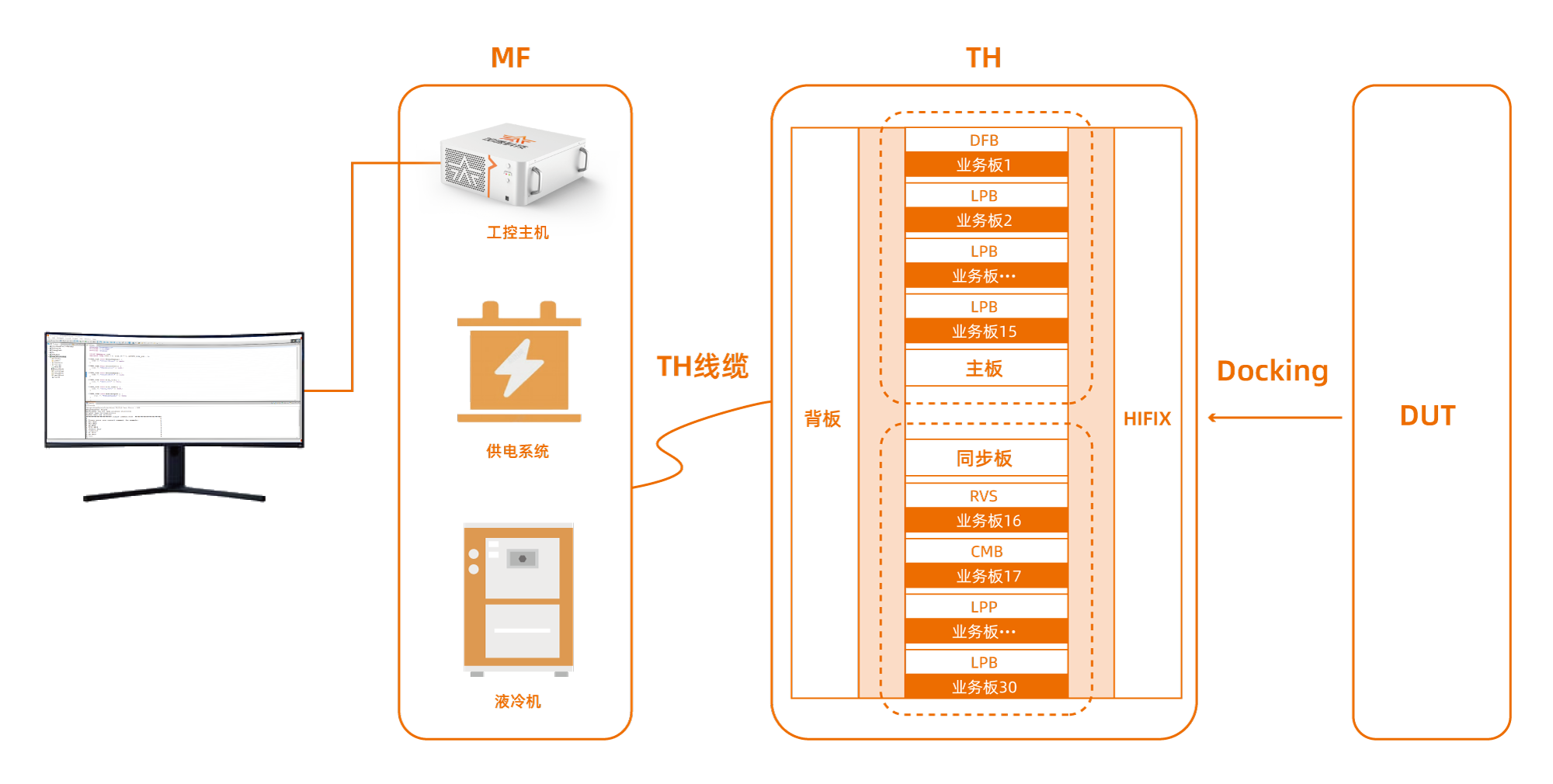

Flex10K-L測試整機包含MainFrame和TestHead兩大部分，MainFrame機柜由工控主機、供電系統、液冷機組成，采用液冷散熱，冷卻效果優異，產品性能更加穩定；MainFrame通過TH線纜與TestHead連接，實現測試程序?qū)y試機硬件資源的控制。TestHead機箱由測試板卡以及HIFIX機頭組成，最高支持30個資源槽位，配備DFB、LPB、LPP、RVS、CMB、HSIF等資源板卡，HIFIX機頭可兼容ND3針卡、ND4-C針卡，節省轉平臺治具費用。

業務資源板

在顯示驅動芯片領域，LCD Driver 芯片測試對測試設備提出了高速率，高精度的要求。Flex10K-L通信帶寬可達40Gbps，為DDI芯片測試帶來了更強大的數據傳輸和計算能力；搭載的DFB資源板卡，支持256通道數字IO，最高速率可達1.2Gbps，有著業內領先的測試速度和測試向量容量；LPB板集成256通道高精度MDGT，測試精度更是達到了+/-1mv；通過這些高精度的資源板卡，實現測試中更高的速率和精確性，滿足高性能DDI芯片測試的需求。

圖|業務資源板詳細說明

軟件系統Flex-IDE

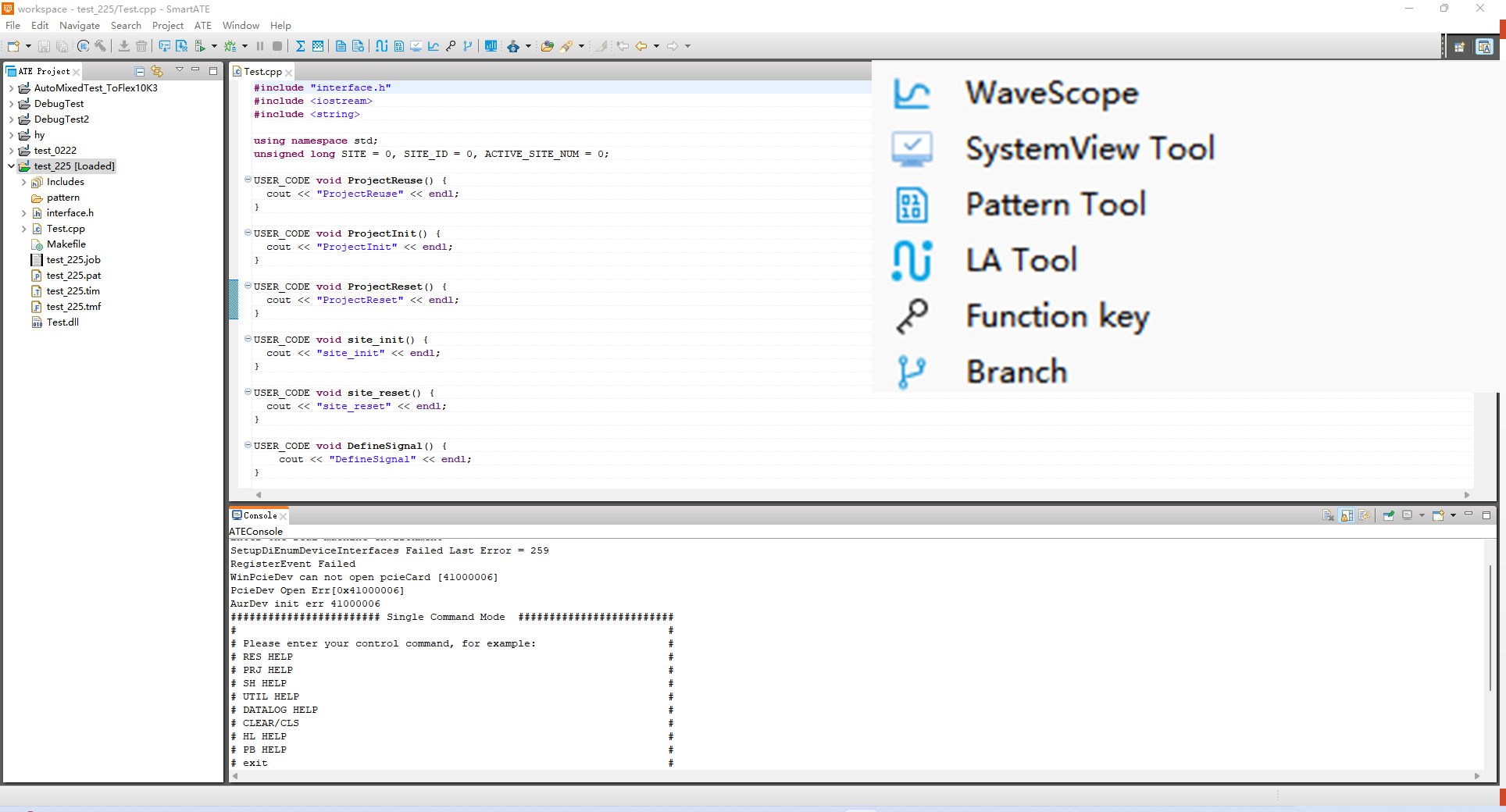

此外，配套的ATE軟件系統Flex-IDE，提供行業主流開發環境，且內置豐富的開發和調試工具，方便客戶進行測試程序高效開發調試。

配套pattern轉換工具，支持友商Pattern&signal 直接轉換，縮短開發周期。

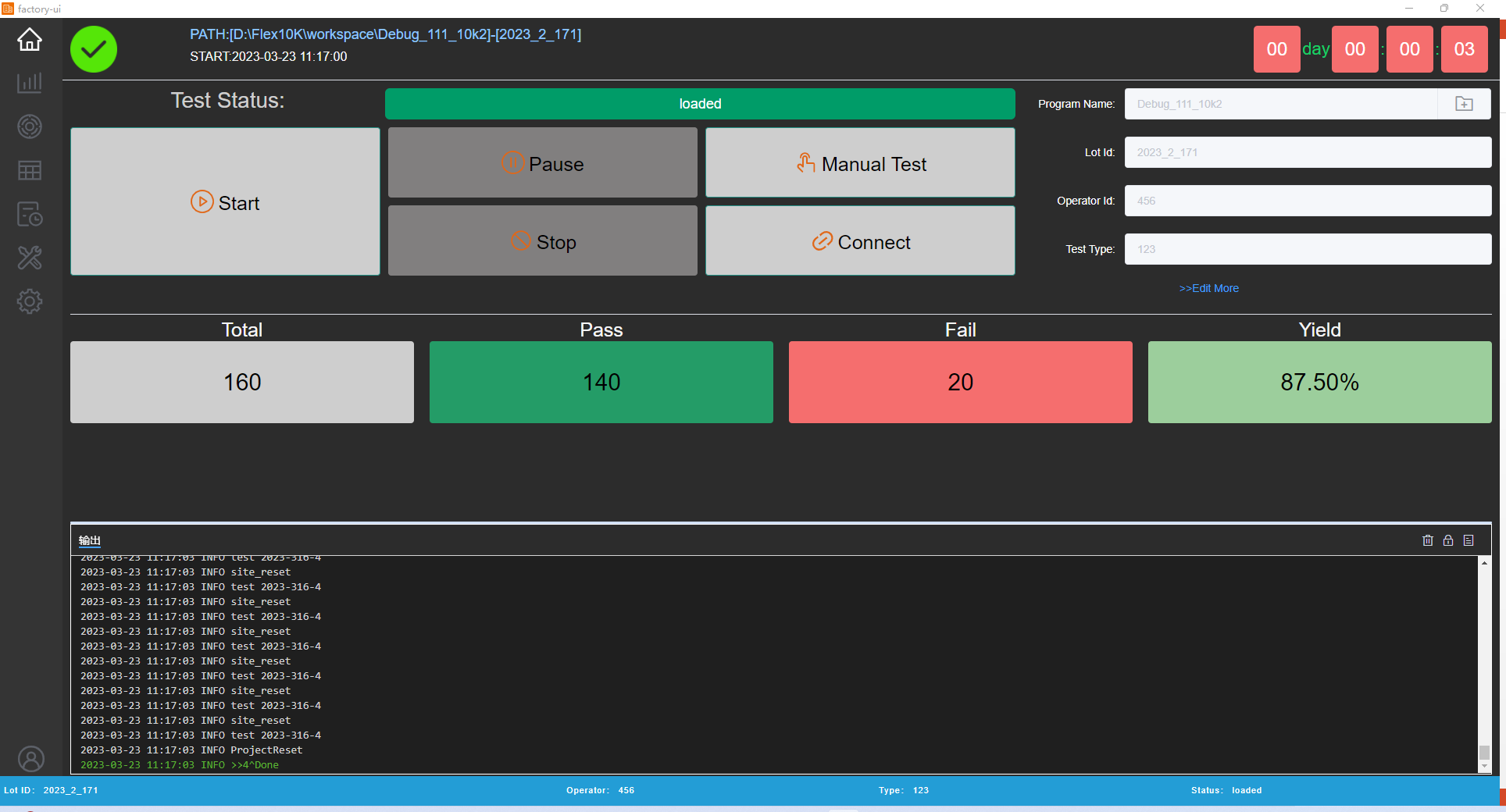

針對工廠量產提供獨立GUI，實現數據顯示監控，支持定制化工廠系統連接方案，便利智能化工廠管理。

Flex10K-L支持LCD、OLED、TDDI、DDI驅動芯片的 CP/FT測試。同時，F(xiàn)lex10K優秀的系統架構設計，使其可以擴展更多類的資源板卡，以支持更廣泛的應用，如SoC、PMIC、模擬、存儲等芯片測試應用。產品將于6月29日—7月1日重磅亮相SEMICON China 2023，想了解更多關于Flex10K-L產品的信息，請與我們聯系。
